Lage, Größe, Drehung und Anordnung

Diese Einstellungen haben fast alle Objekte. Welche Objektart welche hat, zeigt die Übersicht unter Das Eigenschaften-Fenster. Was bei einer Objektart abweicht, steht auf der Seite dieser Objektart.

Position und Größe

Lage und Größe stehen direkt im Dokument im Reiter »Position & Größe«. In einer Gruppe oder Zelle stehen sie oben in der Liste: beim Text unter »Position« und »Größe«, bei Bild und Formen unter »Position & Größe«. Bei Gruppen und Tabellen heißt der Abschnitt »Position«, die Größe einer Gruppe steht unter »Größe & Abstände«. Alle Zahlen sind Millimeter.

Oft geht es mit der Maus schneller: Ziehen verschiebt ein Objekt (siehe Verschieben), die Anfasser ändern seine Größe. Beide schreiben dieselben Zahlen.

Lage direkt im Dokument

Gezählt wird ab dem bedruckten Bereich des Blatts, also innerhalb der Seitenränder. Ist in den Vorlageneinstellungen »Seitenränder ignorieren« gesetzt, zählt die Blattkante.

• Kopf- oder Fußzeile im Weg: Tippen Sie unter »Y (mm)« eine Höhe, an der eine Kopf- oder Fußzeile liegt, setzt der Designer das Objekt an die nächste freie Kante und meldet: »Dort liegt eine Kopf- oder Fußzeile. Das Objekt wurde auf … mm gesetzt — genau wie beim Ziehen. Soll es wirklich darüber liegen, stellen Sie das Positionsverhalten auf »Feste Position«.« Bei »Feste Position« prüft er das nicht.
• Nur ein Feld: Meist stehen »X (mm)« und »Y (mm)« nebeneinander. Solange aber kein Objekt direkt im Dokument tiefer als ganz oben (Y 0) steht, steht allein »X (mm)« mit dem Hinweis »Den Abstand nach oben setzen Sie oben unter »Positionsverhalten« als »Mindestabstand nach oben (mm)«.« Kopf- und Fußzeilen und Seitenumbrüche zählen dabei nicht mit. So ist es in alten Vorlagen, in einer ganz neuen Vorlage, solange nur die Überschrift oben auf dem Blatt steht, und wenn Sie in eine Vorlage, die außer Kopf- und Fußzeilen nichts enthält, das erste Objekt mit einem Klick im Menüband einfügen. Sobald ein Objekt tiefer liegt, erscheint auch »Y (mm)«.
• Hinweis am Ende: Bei Text, Bild und Formen steht am Ende des Reiters »Frei im Blatt platziert. X = horizontale Position. Im Canvas ziehbar.« Das ist ein allgemeiner Hinweis; er gilt bei jedem Positionsverhalten.
• Im PDF beginnt das Objekt an dieser Stelle. Wächst darüber etwas, können »Fließend« und »Fließend bei Berührung« es weiter nach unten schieben (siehe Positionsverhalten).

Eine Gruppe ohne eigene Breite ist so breit wie der bedruckte Bereich. In voller Breite lässt sie sich nicht zur Seite schieben, und eine X-Zahl schöbe sie über den rechten Rand hinaus; tragen Sie deshalb zuerst eine Breite ein. Mehr dazu unter Gruppen: Breite und Lage.

Bei einer Kopf- oder Fußzeile, also einer Gruppe mit »🔁 Auf jeder Seite wiederholen«, sind »X (mm)« und »Y (mm)« einfache Felder. Sie nehmen auch negative Zahlen an. Sie zählen ab der linken oberen Ecke des bedruckten Bereichs und gelten auf jedem Blatt gleich. Eine Prüfung gegen andere Kopf- oder Fußzeilen gibt es dort nicht. Mehr in Kopf- und Fußzeile.

Lage in einer Gruppe oder Zelle

»X (mm)« und »Y (mm)« zählen hier ab der linken oberen Ecke der Gruppe. In einer Tabellenzelle zählen sie ab der Inhaltsfläche der Zelle, also hinter dem Zell-Innenabstand. Das gilt für Text, Bild und Formen ebenso wie für Gruppen und Tabellen, die in einer Gruppe stecken.

• Ein leeres Feld gilt als 0. Das Feld nimmt auch negative Zahlen an; Ziehen und Pfeiltasten führen dagegen nie unter 0.
• Eine Prüfung gegen Kopf- und Fußzeilen gibt es hier nicht.
• Ob ein Objekt in der Gruppe tiefer rückt, wenn darüber etwas wächst, regelt sein Positionsverhalten.
• Hat die Gruppe oder die Tabellenzeile eine feste Höhe, ist ihre Unterkante eine Wand: Was darunter beginnt, druckt das PDF nicht. Was die Wand mit den einzelnen Objekten macht, steht unter Die feste Unterkante und wo das PDF abschneidet.

Breite und Höhe je Objektart

Die Felder »Breite« und »Höhe« bei Bild, Code und Formen nennen keine Einheit; gemeint sind Millimeter. Ein geleertes Feld gilt im Druck als 0 mm; tragen Sie deshalb immer eine Zahl ein. Mit eingetragenen Zahlen hat das Objekt im PDF dieselbe Größe wie im Entwurf. Wie viel Platz ein gedrehtes Objekt belegt, steht unter Drehung.

Höhe automatisch und Grenzen

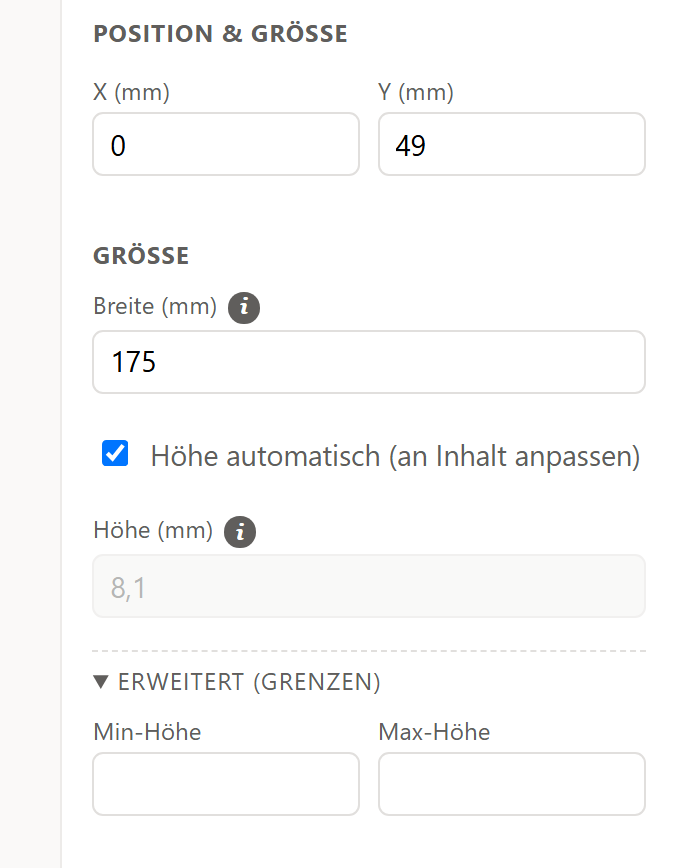

Texte und Gruppen können ihre Höhe selbst bestimmen. Mit dem Haken »Höhe automatisch (an Inhalt anpassen)« richtet sich die Höhe nach dem Inhalt; ohne den Haken gilt die Zahl unter »Höhe (mm)«, die feste Höhe. Bilder und Formen haben immer eine feste Höhe. Tabellen haben eigene Schalter für die Höhe von Kopfzeile und Zeilen (siehe Die Eigenschaften der ganzen Tabelle).

1 2 3 4 5

Beim Herausnehmen des Hakens meldet der Designer die eingetragene Zahl, etwa »Höhe auf die gemessenen … mm gesetzt (vorher stand dort … mm).« War das Objekt in dieser Sitzung noch nicht gezeichnet, heißt es »Höhe auf … mm gesetzt. Das Objekt war in dieser Sitzung noch nicht gezeichnet — prüfen Sie die Zahl bitte kurz.« Den gesperrten Zustand erklärt der Mauszeiger über dem Feld: beim Text »Nur editierbar, wenn »Höhe automatisch« aus ist — hier steht die gemessene Höhe des Textes.«, bei der Gruppe »Nur editierbar, wenn Höhe-automatisch aus ist«.

Mindesthöhe der Gruppe: Ohne den Haken ist die Unterkante einer Gruppe eine Wand (siehe Die feste Unterkante und wo das PDF abschneidet). Mit dem Haken bleibt eine eingetragene Höhe als Mindesthöhe stehen, auch wenn Sie den Haken neu setzen. So werden Sie sie los: Haken heraus, die Zahl löschen (es bleiben 4 mm), Haken wieder setzen. So sagt es auch das ⓘ am Haken: Die Gruppe schrumpft nie unter eine eingetragene Höhe, im Entwurf wie im PDF; die Gruppe einer neuen Vorlage bringt 20 mm mit. Beim Herausnehmen des Hakens ersetzt die gemessene Höhe des Inhalts diese Mindesthöhe, die Gruppe wird dann entsprechend niedriger. Mehr zur Gruppe unter Einstellungen der Gruppe.

Grenzen beim Text: »Min-Höhe« und »Max-Höhe« gibt es nur beim Text; wie sie wirken, steht unter Texte: Min-Höhe und Max-Höhe. Was bei einem Text mit fester Höhe in Entwurf und PDF verschieden aussieht, steht unter Texte: Breite und Höhe. Eine Liste aller Stellen, an denen das PDF abschneidet, steht unter Wo das PDF wirklich abschneidet.

Die feste Unterkante und wo das PDF abschneidet

Eine feste Höhe hat eine Gruppe, wenn »Höhe automatisch (an Inhalt anpassen)« aus ist, eine Tabellenzeile, wenn die Zeilenhöhe der Tabelle nicht automatisch ist, und die Zelle einer freien Tabelle, wenn bei ihr »Höhe automatisch (an Inhalt anpassen)« aus ist. Ihre Unterkante ist dann eine Wand: Das PDF druckt nur, was in diese Höhe passt.

Was die Wand mit einem Objekt macht

Ragt ein Objekt in einer Gruppe oder Zelle mit fester Höhe über die Wand, geschieht je nach Objekt Folgendes:

In einer Tabellenzeile oder der Kopfzeile einer Datentabelle mit fester Höhe sagt ein Satz der Zeile, wie viel des Zellinhalts fehlt. Text, Formen, Linien, Bilder, gedrehte Objekte und der Rahmen einer inneren Gruppe zählen mit. Hat eine Gruppe in der Zelle eine feste Höhe und endet sie über der Kante, an der die Zeile abschneidet (Unterkante der Zeile abzüglich des Innenabstands), oder genau darauf, meldet die Gruppe selbst. Reicht sie darunter, meldet nur die Zeile; was die Gruppe selbst abschneidet, zählt deren Zahl nicht mit (siehe Wo das PDF wirklich abschneidet).

Die Wand muss nicht die der eigenen Gruppe sein. Steckt die Gruppe in einer Gruppe oder Zelle mit fester Höhe, schneidet deren Unterkante, und die Meldung nennt diese umgebende Kante (siehe Text oder Tabelle ist abgeschnitten). Die Entwurfsfläche schneidet an derselben Kante ab; eine Datentabelle in der Gruppe zeigt dort nur ihre Musterzeile. Ein Objekt, das die Wand kreuzt, kann auf der Entwurfsfläche anders aussehen als im PDF. Wie viel wirklich fehlt, zeigt erst die »Voll-Vorschau« (siehe Was die Entwurfsfläche anders zeigt als das PDF).

Wo das PDF wirklich abschneidet

Die feste Höhe eines Textes selbst schneidet im PDF nichts ab: Das PDF druckt den Text ganz. Abschneiden können ihn nur die feste Unterkante der Gruppe, der Zelle oder der Tabellenzeile, in der er steckt, und die Papierkante (siehe Texte: Breite und Höhe). Abgeschnitten wird im PDF nur an diesen Stellen:

Drehung

Bild, Code, Linie, Pfeil, Rechteck, Kreis und Ellipse, Dreieck, Stern und Vieleck lassen sich drehen, Text, Gruppe und Tabelle nicht. Das Feld heißt »Drehung (°)« und hat ein ⓘ. Es steht:

• beim Bild direkt im Dokument im Reiter »Position & Größe«;
• bei Linie, Pfeil, Rechteck und Formen direkt im Dokument im Reiter »Allgemein« unter »Stil«;
• bei allen in einer Gruppe oder Zelle unter »Position & Größe«.

Ein Code lässt sich nur um rechte Winkel drehen. Sein Feld heißt »Drehung« und ist eine Auswahl: »0° (waagerecht)«, »90°«, »180°« oder »270°«, im Uhrzeigersinn; es steht direkt im Dokument im Reiter »Position & Größe« im Abschnitt »Position & Größe«, in einer Gruppe oder Zelle ebenfalls unter »Position & Größe«; wie das Feld »Drehung (°)« hat es ein ⓘ. Schräge Winkel gibt es bei Codes nicht, und einen Dreh-Anfasser hat ein Code nicht. Gedreht wird der ganze Kasten samt Klartext um seine Mitte (siehe Barcode, QR-Code und GiroCode: Die Einstellungen eines Codes).

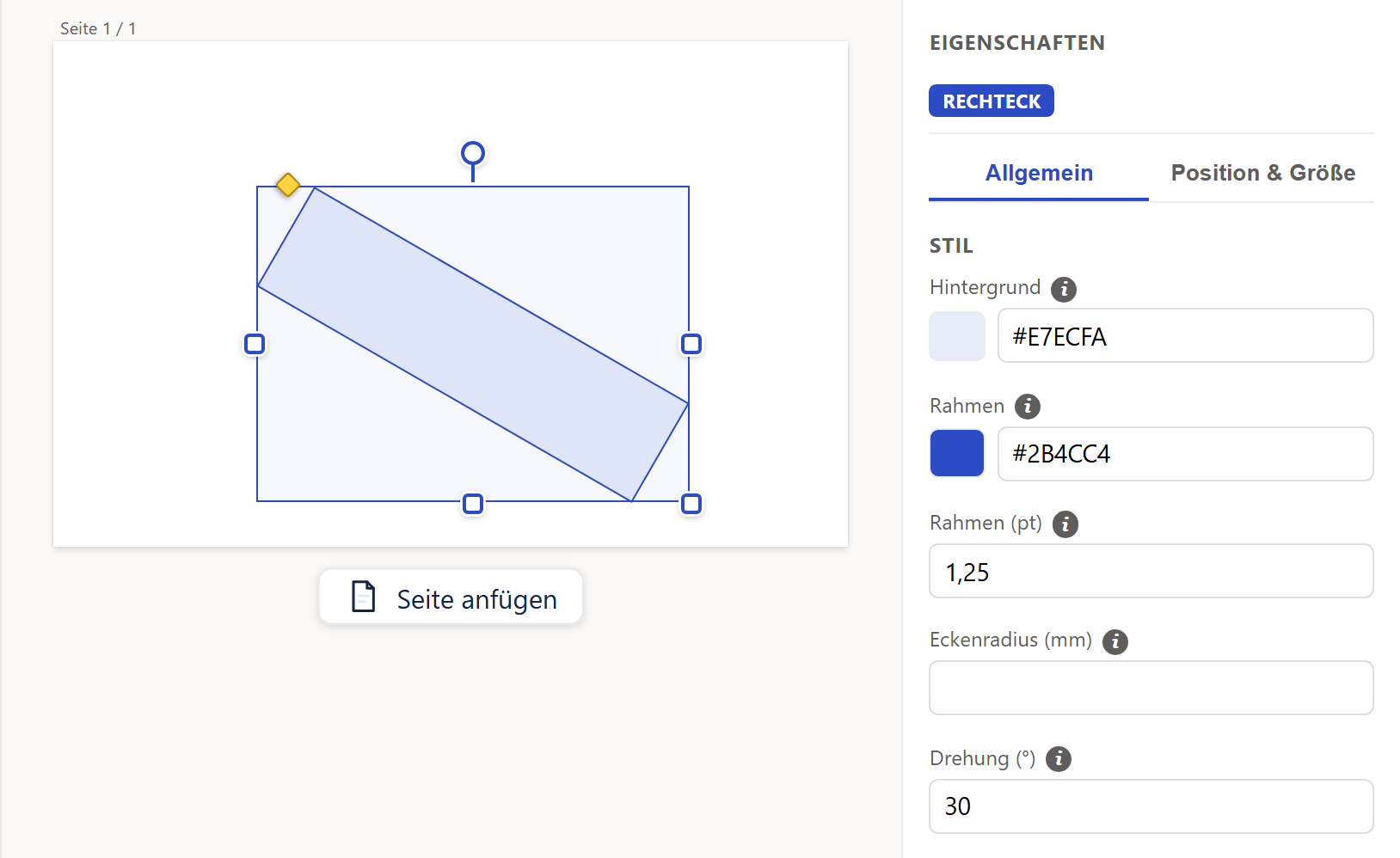

Am markierten Objekt, außer einem Code, sitzt über der Oberkante ein runder Dreh-Anfasser (siehe Anfasser). Ziehen Sie daran, dreht sich das Objekt; mit gedrückter Umschalttaste in Schritten von 15°. Ein Schild zeigt dabei den Winkel. Der Anfasser trägt ganze Grad von 0 bis 359 ins Feld ein.

1 2 3

Platz: Gedreht belegt ein Objekt so viel Höhe, wie es von der höchsten bis zur tiefsten Ecke misst; das ist je nach Form und Winkel mehr oder weniger als ungedreht. Ein Rechteck von 100 × 20 mm belegt um 90° gedreht 100 mm, um 45° rund 85 mm. Die Breite zählt weiter ungedreht.

• Bei »Fließend« und »Fließend bei Berührung« hält das Objekt diesen Platz frei. Der Platz beginnt oben dort, wo das ungedrehte Objekt anfing; das gedrehte Objekt sitzt mittig darin. Fließende Objekte darunter rücken entsprechend nach.
• Bei »Feste Position« direkt im Dokument hält es keinen Platz frei und darf andere Objekte überdecken.
• Haben Sie »Feste Position« ausdrücklich gewählt, rückt das gedrehte Objekt nicht in einen Platz: Es dreht sich um die Mitte seines ungedrehten Kastens, im Entwurf wie im PDF. Ein breites Objekt ragt dabei oben über die eingetragene Lage hinaus, ein hohes, schmales um 90° gedreht unten über den Platz, den es belegt. Ausdrücklich gewählt ist sie auch, wenn Sie das Objekt in eine Gruppe gezogen haben. Gilt »Feste Position« in einer Gruppe oder Zelle dagegen nur als Vorgabe, sitzt das Objekt wie bei »Fließend« mittig in seinem Platz. In der Liste sehen beide Fälle gleich aus (»Feste Position (Standard)«). Soll sich ein Objekt, das nur die Vorgabe hat, um die Mitte seines Kastens drehen, wählen Sie kurz ein anderes Verhalten und dann wieder »Feste Position«.
• In einer Gruppe mit automatischer Höhe und in einer Tabellenzelle zählt die gedrehte Höhe immer mit, auch bei »Feste Position«: Die Gruppe bzw. die Zeile reicht bis zur eingetragenen Lage plus dieser Höhe. Ein breites Objekt macht sie höher; ein hohes, schmales Objekt, etwa ein Bild von 20 × 100 mm um 90° gedreht, belegt nur noch 20 mm. Bei ausdrücklich gewählter »Feste Position« liegt das gedrehte Objekt aber nicht genau in diesem Platz (siehe oben); prüfen Sie es in der »Voll-Vorschau«.

Im PDF ist das Objekt genauso gedreht. Ein gedrehtes Objekt wird beim Seitenumbruch nie geteilt; ein gedrehtes Rechteck hat deshalb keinen Haken »Beim Seitenumbruch zusammenhalten« (siehe Der Hinweis statt des Hakens). Wie ein gedrehtes Objekt an der festen Unterkante einer Gruppe endet, steht unter Was die Wand mit einem Objekt macht.

Anordnung: Vordergrund-Rang und Reihenfolge

Liegen zwei Objekte übereinander, bestimmt der Abschnitt »Anordnung«, welches oben liegt. Er steht direkt unter dem Positionsverhalten. Kopf- und Fußzeilen haben ihn auch, obwohl sie kein Positionsverhalten haben: Ein Kopf liegt oft über Inhalt.

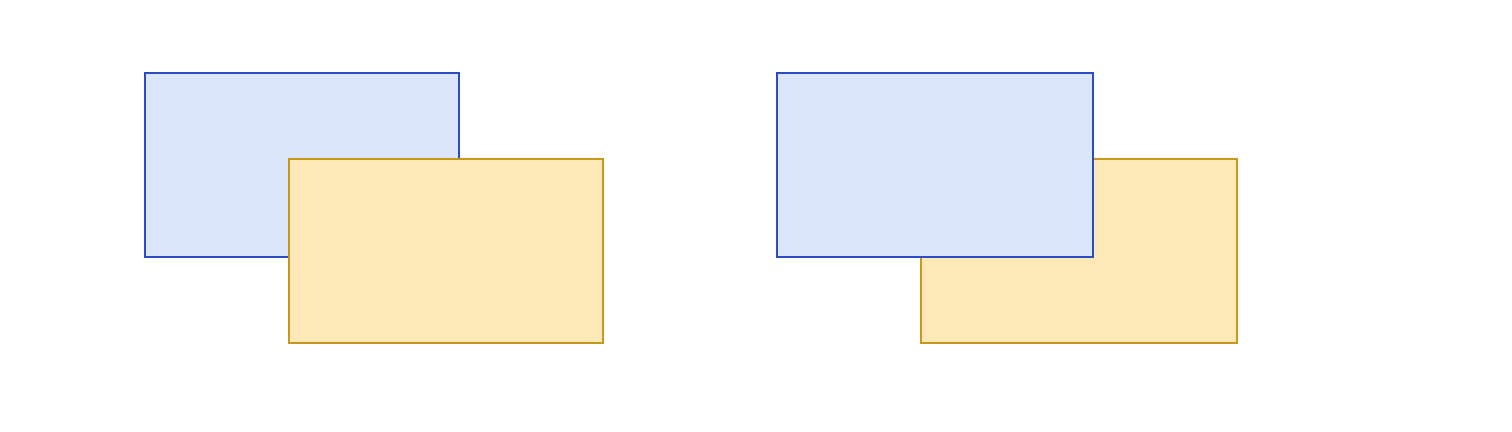

Der Vordergrund-Rang

• Gleicher Rang: Vorn liegt, was später gezeichnet wird. Gezeichnet wird auf jedem Blatt von oben nach unten: Vorn liegt, was weiter unten beginnt, bei gleicher Höhe das später angelegte. In einer Gruppe entscheidet die Reihenfolge in der Gruppe. Ein Objekt, das mitwandert (Zeichen ⇕, siehe Mitwandern), liegt immer über seinem Träger.
• Über die ganze Seite: Ein Objekt in einer Gruppe ohne eigenen Rang hat den Rang der Gruppe, ein Objekt in einer Tabellenzelle den der Tabelle. Bekommt es einen eigenen Rang, gilt der gegen alle Objekte des Blatts. Hintergrund und Rahmen einer Gruppe haben den Rang der Gruppe.
• Kopf- und Fußzeilen werden im Druck nach dem übrigen Inhalt gezeichnet und liegen deshalb ohne eigenen Rang darüber, wenn sich etwas überschneidet; mit dem Rang ändern Sie das.
• Auf der Fläche entscheidet der Rang auch, welches von zwei übereinanderliegenden Objekten Ihren Mausklick bekommt.

1 2

Unter dem Feld stehen vier Knöpfe. Sie rechnen mit den Objekten derselben Ebene: in einer Gruppe mit deren Objekten, sonst mit den Objekten direkt im Dokument.

In einer Gruppe mit Hintergrund, oder unter einer solchen, legen die Knöpfe ein Objekt nie hinter die Gruppe selbst; dort wäre es verdeckt. Steht es schon ganz hinten, melden »⤓ Ganz nach hinten« und »↓ Nach hinten«: »Weiter nach hinten geht es in dieser Gruppe nicht: darunter läge das Objekt hinter der Gruppe selbst und wäre verdeckt. Bei gleichem Rang entscheidet die »Reihenfolge in der Gruppe«, was vorn liegt.«

Zwei gelbe Hinweiskästen können erscheinen:

• Über den Knöpfen, wenn das Objekt fließt: »⚠ Dieses Objekt weicht anderen fließenden Objekten aus …«. Er erinnert daran, dass fließende Objekte einander ausweichen und sich deshalb meist gar nicht überlagern. Der Rang wirkt nur, wo sich Objekte im Druck wirklich überlagern, etwa mit einem Objekt auf »Feste Position«. Soll er auch gegen fließende Objekte wirken, stellen Sie das Positionsverhalten auf »Feste Position«.
• Unter den Knöpfen, wenn ein Objekt in einer gefüllten Gruppe einen tieferen Rang hat als die Gruppe: »⚠ Dieser Rang liegt unter dem der eigenen Gruppe. Hat die Gruppe einen Hintergrund oder Rahmen, verdeckt sie das Objekt — im Entwurf wie im Beleg. »↑ Nach vorn« holt es zurück.«

Reihenfolge in der Gruppe

Steckt ein Objekt in einer Gruppe oder Zelle mit mindestens zwei Objekten, steht unter der Anordnung der Abschnitt »Reihenfolge in der Gruppe«; er heißt auch in einer Tabellenzelle so. Beim Fließen zählt zuerst die gezeichnete Höhe; die Reihenfolge entscheidet nur zwischen Objekten, die auf gleicher Höhe beginnen. Außerdem bestimmt sie, welches Objekt oben liegt, wenn zwei denselben Vordergrund-Rang haben: Das letzte liegt vorn.

Darunter steht zum Beispiel »Platz 2 von 4 in dieser Gruppe. Das bestimmt die Reihenfolge beim Fließen — und wer oben liegt, wenn zwei Objekte denselben Vordergrund-Rang haben.« Steht das Objekt schon an erster Stelle, sind »⇤ An den Anfang« und »← Eins früher« gesperrt, an letzter Stelle »⇥ Ans Ende« und »→ Eins später«. Bei einer Gruppe in einer Gruppe steht der Abschnitt im Reiter »Position & Größe«. Für die Gruppe, die Sie gerade im Gruppen-Designer geöffnet haben, gibt es ihn nicht.
